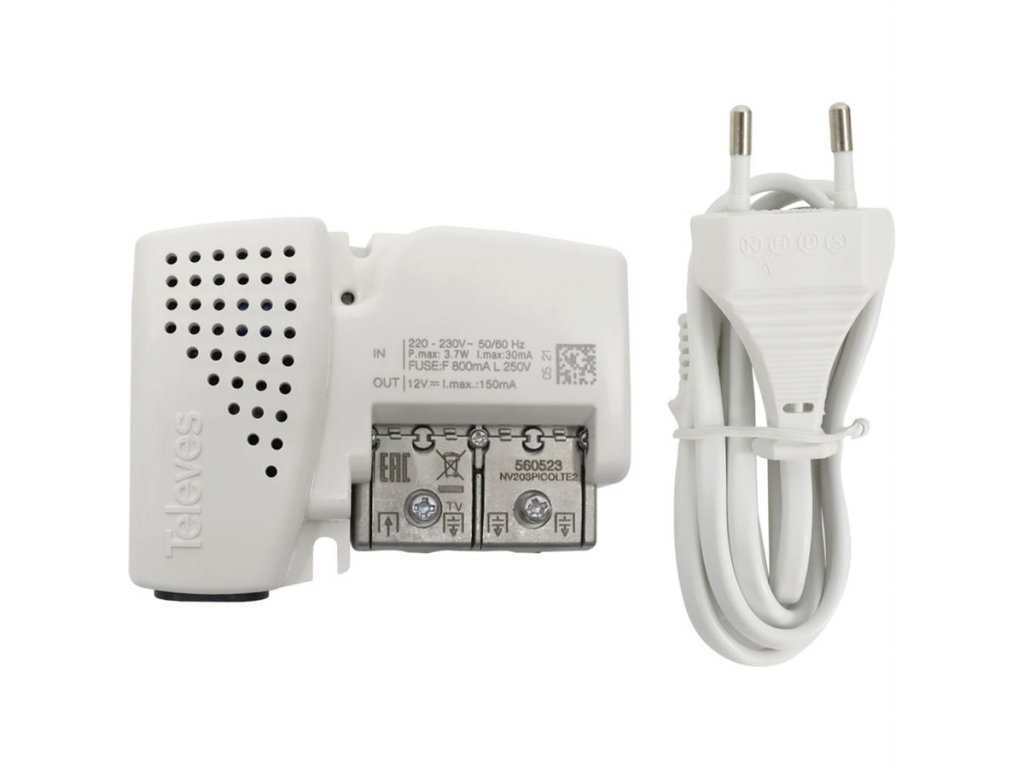

560523 zesilovače Picokom, 3 výst, (47-400, 470-694 MHz), G=10 dB (VHF), 20 dB (UHF), AGC, LTE700
Kód: 560523Detailní popis produktu
Zesilovač není vybaven žádným manuálním regulačním prvkem. O nastavení se stará obvod AGC, který zastává dvě funkce. Zabraňuje přebuzení zesilovače (podle počtu kanálů nastaví maximální výstupní úroveň) a současně udržuje nastavenou výstupní úroveň (má-li vstupní signál dostatečnou úroveň). Automaticky nastavená výstupní úroveň zesilovače je dána počtem zesilovaných kanálů a maximálním zesílením zesilovače (20 dB v pásmu UHF a 10 dB v pásmu VHF). Např. pro 6 DVB-T kanálů je nastavena výstupní úroveň na max. 95 dBuV. Zesilovač umožňuje napájení předzesilovače +12V/150 mA. Napájení do vstupu lze zapnout/vypnout pomocí spínače na zadní straně zesilovače. Picocom má velmi malé rozměry a nízkou spotřebu energie (max. 3,7W). Zesilovač má dva výstupy a jeden výstup pro přímé připojení do TV s odbočovacím útlumem -12 dB.
| počet vstupů/výstupů | 1 / 2+ ( 1 pro TV, -12dB) |
| vstupy | VHF (40-400MHz), UHF (470-694 MHz) |
| zesílení | 10 dB (VHF), 20 dB (UHF) |
| rozsah AGC | 20 dB |
| regulace zesílení | 20 dB (VHF vstupy/inputs), 16 dB (UHF vstupy/outputs) |
| šumové číslo | 5 dB (VHF), 4,5 dB (UHF) |
| max. výstupní úroveň (DIN45004B) | 105 dBµV |
| max. výstupní úroveň (IMD3 -60 dB) | 97 dBµV (VHF), 102 dBµV (UHF) |
| max. výstupní úroveň (IMD2 -60 dB) | 87 dBµV (VHF), 92 dBµV (UHF) |
| tlumení odrazu na vstupu | >10 dB |
| napájení předzesilovače | 12V / 150 mA (přepínač) |
| napájení | 196-264V, 50/60 Hz, 3,7 W |
| konektory | bez konektorové připojení |
| pracovní teplota | -5°C .....+45°C |
| stupeň krytí | IP20 |
| hmotnost | 0,23 kg |
| rozměr | 100 x 60 x 30 mm |
Doplňkové parametry
| Kategorie: | Vnitřní |
|---|---|
| Katalogové číslo: | 560523 |
| Výrobce: | Televes |
| EAN: | |
| Záruka: |
