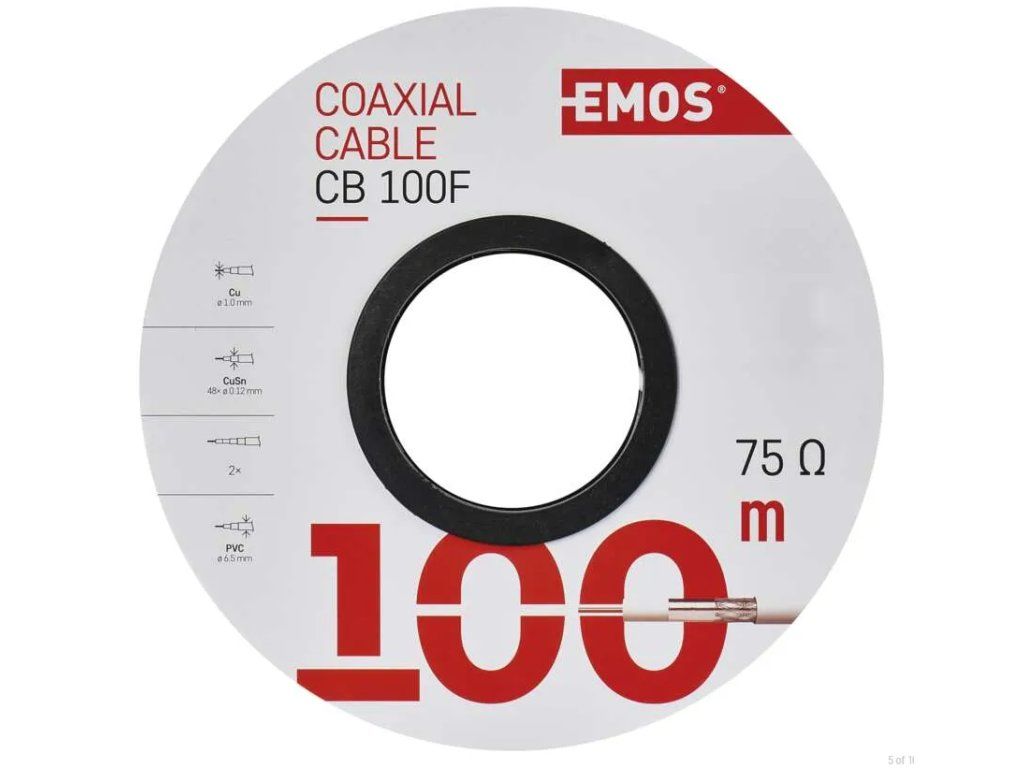

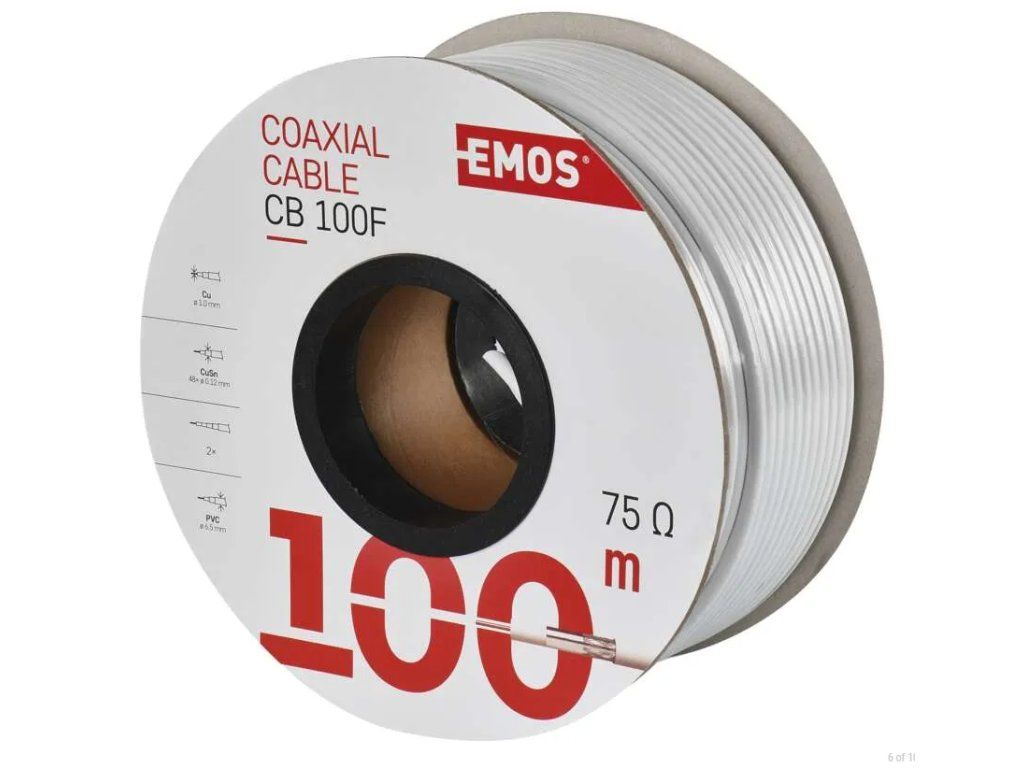

Koaxiální kabel Emos CB100F / 100m / 6,5 mm

Detailní popis produktu

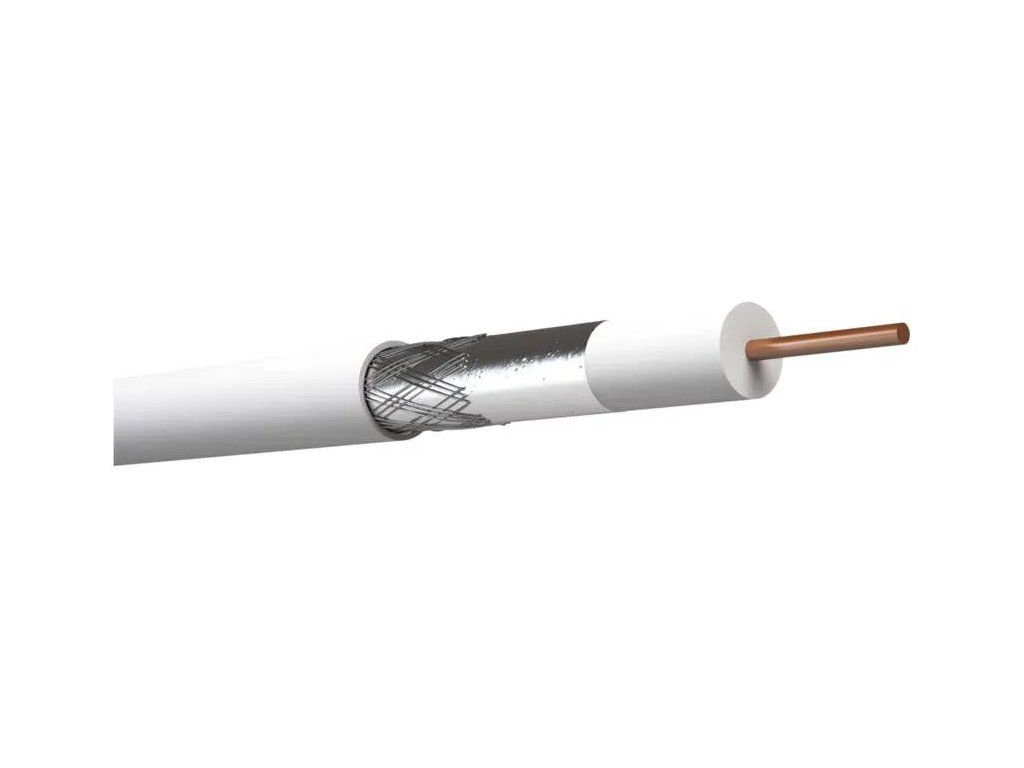

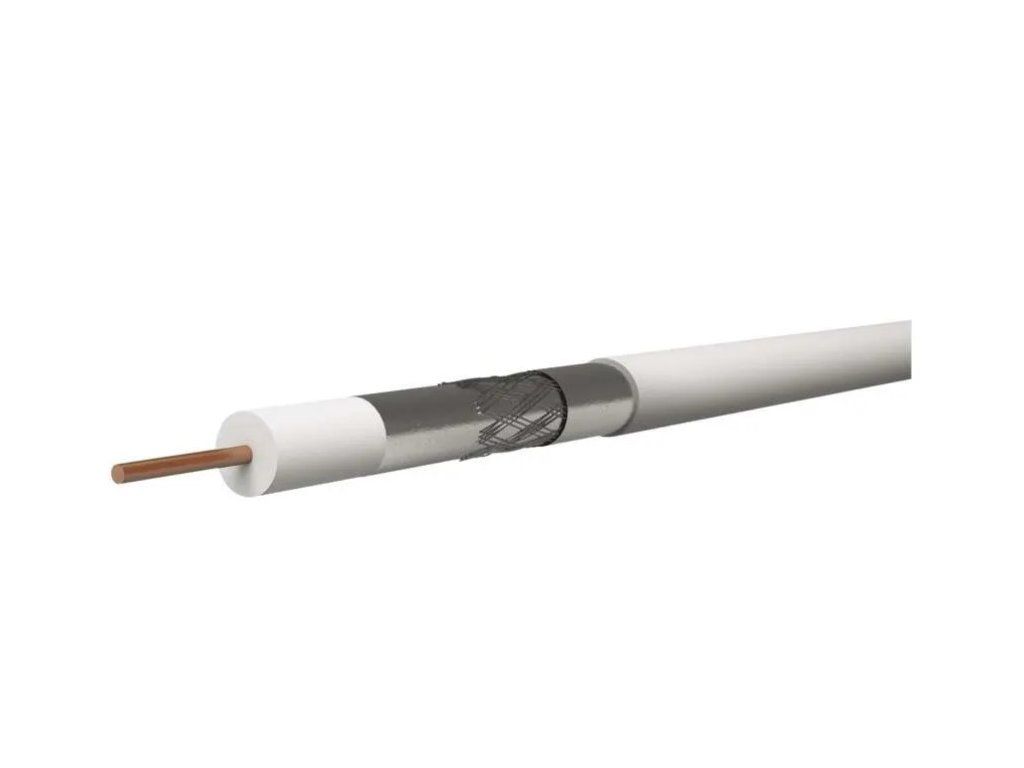

Parametry kabelu

- Vnitřní vodič: 1,0 mm Cu
- Dielektrikum: 4,6 FPE

Stínění

- fólie: 1x Al
- vodiče: CuSn 48x0,12
- pokrytí: 38%

Vnější plast: 6,5mm (+-0,2)
Materiál: PVC
Barva: bílá

Elektrické parametry

- impedance: 75 ohm
- kapacita: 54pF/m
- činitel zkrácení: 0,82

Max.útlum při 20°C(dB/100m)

- 10 MHz: 2,0
- 100 MHz: 7,0
- 450 MHz: 14,1
- 650 MHz: 17,5
- 860 MHz: 20,5
- 1000 MHz: 21,0
- 2000 MHz: 31,0

Max.útlum odrazu při 20°C (dB)

- 10-300 MHz: 25
- 300-600 MHz: 23
- 600-900 MHz: 20

Min.útlum stínění (dB)

- 10 - 800 MHz: 75

Max.stejnosměrný odpor při 20°C (ohm/km)

- vnitřního jádra: 23,7
- vnějšího jádra: 38,2

Izolační odpor mezi jádry při 20°C (mega ohm/km): 500

Mechanické vlastnosti

- hmotnost: 4,5 kg
- provozní teplota: -20 až +75°C
- během montáže: +5 až +60°C
- orientační označení metráží - anoParametry kabelu
