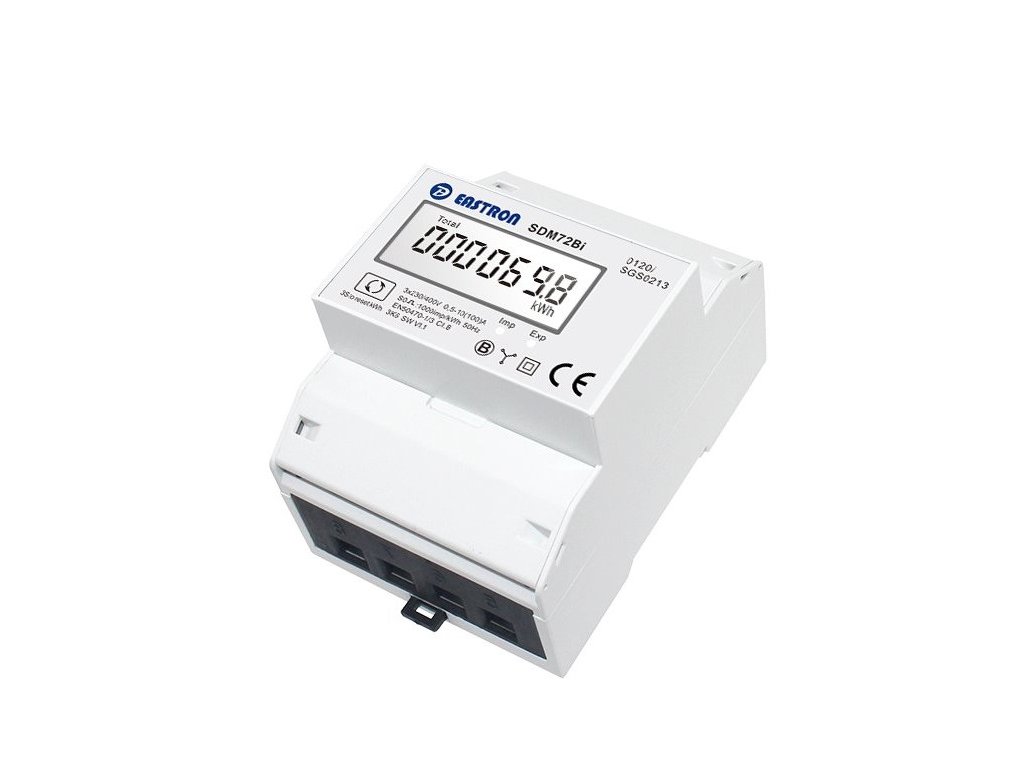

Elektroměr 3F na DIN lištu třífázový VCX EASTRON SDM72 BI, MID, digitální, RESET

Detailní popis produktu

Elektroměr 3F na DIN lištu třífázový VCX EASTRON SDM72 BI, MID, digitální, RESET

Elektroměr měří a indikuje aktivní energii a spotřebu/výkon - umožňuje tzv. obousměrné měření - příchozí/odchozí včetně aktivního vynulování - RESETU spotřeby energie (kWh). Poskytuje také jednosměrný (antireverzní) model měření, který je široce používán při měření solární energie. Vybavený bílým podsvíceným LCD displejem pro dokonalé čtení.

Hlavní vlastnosti

•  Třífázový čtyřvodičový elektroměr.
•  100A MAX. přímé zatížení.
•  Ideální na měření solární energie.
•  Měří činnou energii (kWh) + příkon (W).
•  Obousměrné měření.
•  Resetovatelná energie.
•  Pulzní výstup.

Elektroměr řady 72 je vybaven pulzním výstupem, zcela odděleným od obvodu přístroje, generujícím pulzy v závislosti na množství spotřebované energie, umožňujícím připojení počítacího zařízení. Je použitelný při měření energie v průmyslových a komerčních aplikacích.

Měřič má jednoduché ovládání, montuje se na DIN lištu a připojí se k spotřebiči, který bude monitorovat. Dokáže měřit široký rozsah proudu a sám má nízkou spotřebu energie. Díky jeho malým rozměrům a hmotnosti je manipulace s ním velice jednoduchá a jeho umístění na DIN liště zabírá pouze málo místa.

Elektroměr lze používat jako stanovené měřidlo k měření činné energie určené pro použití v obytných a obchodních prostorách a lehkém průmyslu. Certifikát MID (dle evropské směrnice pro měřicí přístroje 2004/22/ES). Zkratka MID pochází z anglických slov Measuring Instruments Directive. Samotná směrnice pokrývá kategorie měřicích přístrojů (aktivní elektroměry).

Provozní parametry

• třída přesnosti  1
• mezinárodní standard přesnosti měření činné energie  IEC 62053-21/EN EN50470-1/3
• provozní teplota  -20°C/+ 55°C
• skladovací teplota  -40°C / + 70°C
• referenční teplota  +23°C +/- 2°C
• provozní vlhkost  ≤ 90 %
• skladovací vlhkost  ≤ 95 %
• čas startu  10 sekund
• ochrana proti vniknutí vody a prachu  IP51
• mechanické prostředí  M1
• stupeň ochrany  II

Technické parametry


• jmenovité napětí  230/400V AC (3~)
• provozní napětí  80%-120% Un
• odolnost proti  střídavému napětí 4kV-1m
• odolnost proti rázovému napětí  6kV-1,2/50µS
• základní proud  (ld) 10A
• maximální jmenovitý proud  100A
• startovací proud  0,4% lb
• odolnost proti přetížení  30 Imax - 0,01s
• pracovní frekvence  50 Hz +/- 10%
• spotřeba energie  ≤2W/10VA/fáze
• displej  1000 imp/kWh

UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
